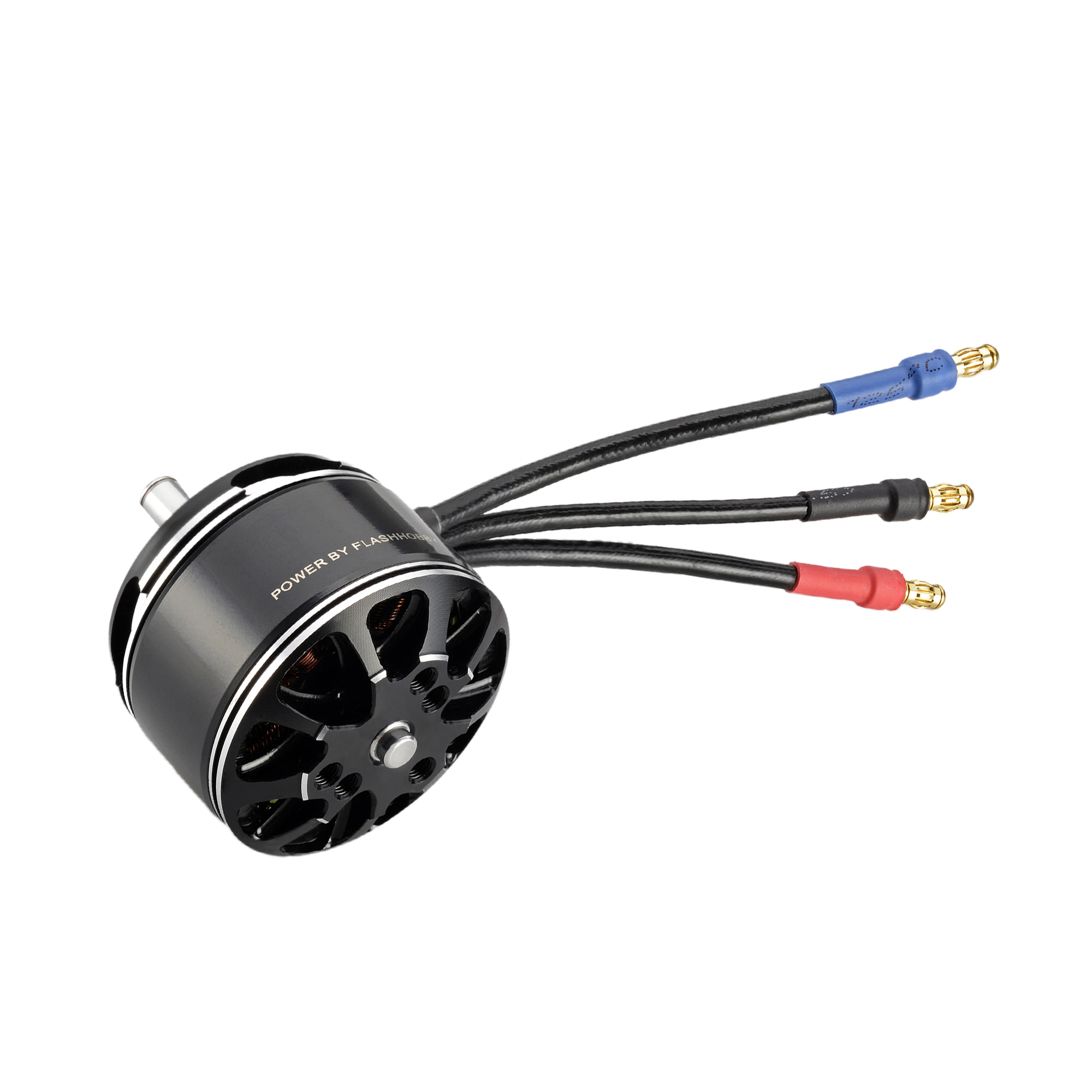

D3530 EVORC harjadeta mootorirakendus
3530EVO fikseeritud tiivaga mootori puhul on igaühel sellest erinevad erilised mured ja meie eesmärk on maksimeerida iga kliendi tootenõudeid, nii et paljud kliendid on meie 3530EVO fikseeritud tiivaga mootori kvaliteeti hästi vastu võtnud ja sellel on hea maine. paljud riigid. Flash Hobby 3530EVO fikseeritud tiivaga mootoril on iseloomulik disain ja praktiline jõudlus ning konkurentsivõimeline hind. 3530EVO fikseeritud tiivaga mootori kohta lisateabe saamiseks võtke meiega ühendust. D3530EVOï¼2808ï¼ RC harjadeta mootor UAV lennukite multikopteritele RC lennuki helikopteri häll kohvimasin piima teemasin elektriline puurmasin niidumasin robotkäsi
Kõrgele temperatuurile vastupidav vasktraadi mähis
3530 EVO RC harjadeta mootori spetsifikatsioon
Kaal: 55,7 g (koos juhtmetega)
Mootori mõõtmed: 28 x 26 mm
Võlli suurus: 3,0 * 41,0 mm
Mootori kinnitus: 16 * 19 mm (M3 * 4)
Konfiguratsioon: 12N14P
3530 EVO KV väärtus valiku jaoks
KV väärtus: 1100KV, 1400KV, 1700KV või kohandatud KV
KV: 1100 KV
Maksimaalne võimsus: 380 W
Maksimaalne vool: 23,27A
Koormusvool puudub: 1,16A/10V
Vastupidavus: 97,5 mΩ
Aku: 3-4S Lipo
Soovitatav tugi: 8-tolline tugi
KV: 1400 KV
Maksimaalne võimsus: 663 W
Maksimaalne vool: 42,97A
Koormusvool puudub: 1,77A/10V
Vastupidavus: 54,4 mΩ
Aku: 3-4S Lipo
Soovitatav tugi: 8-tolline tugi
KV: 1700 KV
Maksimaalne võimsus: 702,5 W
Maksimaalne vool: 44,92A
Koormusvool puudub: 2,48A/10V
Vastupidavus: 34,3 mΩ
Aku: 3-4S Lipo
Soovitatav tugi: 7-tolline tugi

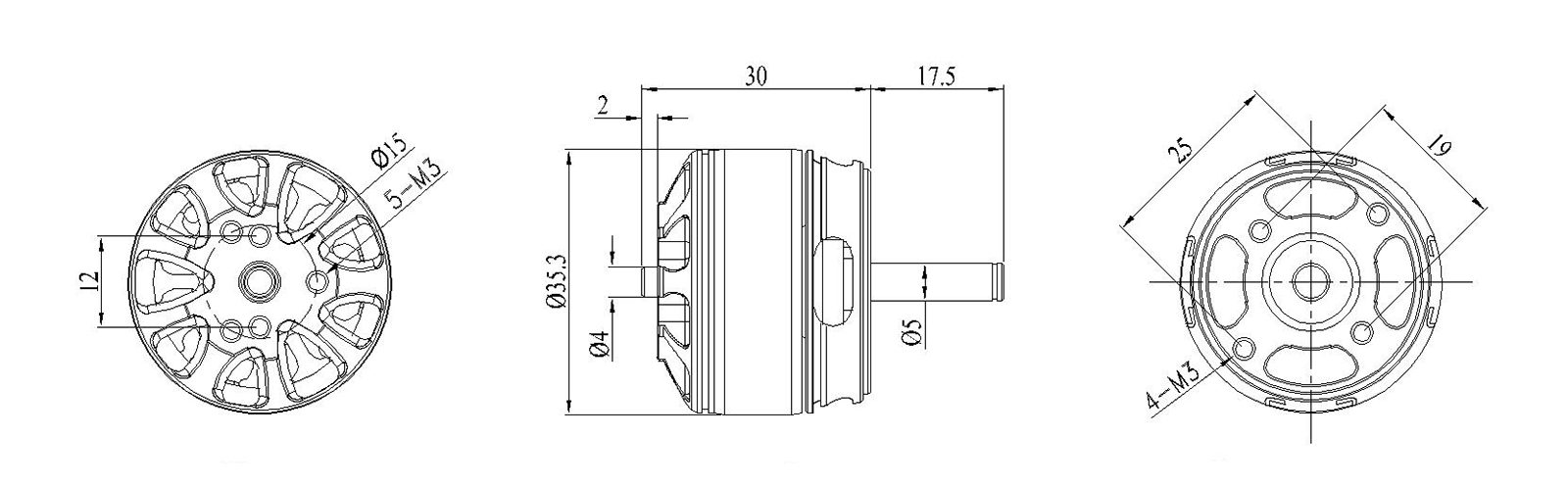

3530 EVO mootori joonis:
D3530 EVO RC harjadeta mootori testi andmed
MOOTORI TEHNILISED ANDMED: | |||||||||
lttem NR. | voltid (V) | Prop | Drossel (%) | PRAEGU (A) | Võimsus (W) | Tõukejõud (g) | PRM | Tõhusus (g/W) | Töötavad temperatuur (℃) |
D3530-1100KV (EVO) | 12.45 | 7x5 | 40% | 3.10 | 38.6 | 221 | 6162 | 5.7 | 37.2℃ |
12.43 | 50% | 4.21 | 52.3 | 284 | 6874 | 5.4 | |||
12.41 | 60% | 5.30 | 65.8 | 311 | 7441 | 4.7 | |||
12.38 | 70% | 6.63 | 82.1 | 373 | 8097 | 4.5 | |||
12.34 | 80% | 8.83 | 109.0 | 436 | 8941 | 4.0 | |||
12.28 | 90% | 11.62 | 142.7 | 519 | 9862 | 3.6 | |||
12.26 | 100% | 13.00 | 159.4 | 565 | 10156 | 3.5 | |||
12.82 | APC8x6 | 40% | 3.33 | 42.7 | 264 | 6299 | 6.2 | 38.3℃ | |
12.75 | 50% | 4.53 | 57.8 | 331 | 7043 | 5.7 | |||
12.60 | 60% | 5.80 | 73.1 | 393 | 7639 | 5.4 | |||
12.45 | 70% | 7.36 | 91.6 | 446 | 8323 | 4.9 | |||
12.43 | 80% | 9.93 | 123.4 | 555 | 9178 | 4.5 | |||
12.40 | 90% | 13.29 | 164.8 | 670 | 10060 | 4.1 | |||
12.33 | 100% | 14.75 | 181.9 | 715 | 10347 | 3.9 | |||
16.86 | 7x5 | 40% | 4.65 | 78.4 | 352 | 7799 | 4.5 | 39.1℃ | |
16.75 | 50% | 6.45 | 108.0 | 433 | 8691 | 4.0 | |||
16.70 | 60% | 8.35 | 139.4 | 513 | 9496 | 3.7 | |||
16.50 | 70% | 10.82 | 178.5 | 627 | 10363 | 3.5 | |||
16.45 | 80% | 14.86 | 244.4 | 753 | 11467 | 3.1 | |||
16.32 | 90% | 19.51 | 318.4 | 929 | 12467 | 2.9 | |||
16.22 | 100% | 21.52 | 349.1 | 958 | 12764 | 2.7 | |||
16.77 | APC8x6 | 40% | 4.71 | 79.0 | 390 | 7660 | 4.9 | 39.6℃ | |
16.70 | 50% | 6.56 | 109.6 | 477 | 8590 | 4.4 | |||
16.65 | 60% | 8.69 | 144.7 | 582 | 9370 | 4.0 | |||
16.50 | 70% | 11.44 | 188.8 | 695 | 10227 | 3.7 | |||
16.48 | 80% | 15.92 | 262.4 | 877 | 11264 | 3.3 | |||
16.43 | 90% | 21.12 | 347.0 | 1021 | 12125 | 2.9 | |||
16.36 | 100% | 23.27 | 380.7 | 1080 | 12349 | 2.8 | |||
D3530-1400KV (EVO) | 12.39 | 7x5 | 40% | 5.52 | 68.4 | 296 | 7357 | 4.3 | 38.5℃ |
12.35 | 50% | 7.56 | 93.4 | 352 | 8238 | 3.8 | |||
12.31 | 60% | 9.78 | 120.4 | 412 | 8985 | 3.4 | |||
12.27 | 70% | 12.31 | 151.0 | 504 | 9766 | 3.3 | |||
12.18 | 80% | 16.96 | 206.6 | 662 | 10790 | 3.2 | |||
12.07 | 90% | 22.19 | 267.8 | 784 | 11772 | 2.9 | |||
12.01 | 100% | 24.38 | 292.8 | 826 | 12111 | 2.8 | |||
12.86 | APC8x6 | 40% | 6.41 | 82.4 | 442 | 6553 | 5.4 | 39.3℃ | |
12.80 | 50% | 9.09 | 116.4 | 607 | 7405 | 5.2 | |||
12.79 | 60% | 12.93 | 165.4 | 756 | 8315 | 4.6 | |||
12.69 | 70% | 17.57 | 223.0 | 919 | 9142 | 4.1 | |||
12.56 | 80% | 23.26 | 292.1 | 1046 | 10014 | 3.6 | |||
12.38 | 90% | 30.30 | 375.1 | 1284 | 10721 | 3.4 | |||
12.28 | 100% | 32.63 | 400.7 | 1351 | 10891 | 3.4 | |||
12.38 | APC9x6 | 40% | 6.01 | 74.4 | 356 | 6418 | 4.8 | 39.8℃ | |
12.34 | 50% | 8.49 | 104.8 | 538 | 7272 | 5.1 | |||
12.27 | 60% | 11.96 | 146.7 | 693 | 8133 | 4.7 | |||
12.19 | 70% | 16.14 | 196.7 | 861 | 8949 | 4.4 | |||
12.08 | 80% | 21.74 | 262.6 | 1066 | 9773 | 4.1 | |||
11.93 | 90% | 28.34 | 338.1 | 1195 | 10569 | 3.5 | |||
11.86 | 100% | 30.83 | 365.6 | 1283 | 10790 | 3.5 | |||
16.28 | APC8x6 | 40% | 8.58 | 139.7 | 654 | 7679 | 4.7 | 40.7℃ | |
16.19 | 50% | 12.66 | 205.0 | 836 | 8724 | 4.1 | |||
16.07 | 60% | 18.34 | 294.7 | 1009 | 9730 | 3.4 | |||
15.84 | 70% | 24.11 | 381.9 | 1241 | 10598 | 3.2 | |||
15.65 | 80% | 31.61 | 494.7 | 1469 | 11341 | 3.0 | |||
15.47 | 90% | 40.16 | 621.3 | 1650 | 12010 | 2.7 | |||
15.43 | 100% | 42.97 | 663.0 | 1662 | 12070 | 2.5 | |||
D3530-1700KV (EVO) | 12.65 | 7x5 | 40% | 9.17 | 116.0 | 430 | 8664 | 3.7 | 39.6℃ |
12.60 | 50% | 12.77 | 160.9 | 522 | 9630 | 3.2 | |||
12.52 | 60% | 16.68 | 208.8 | 614 | 10457 | 2.9 | |||
12.40 | 70% | 21.83 | 270.7 | 762 | 11455 | 2.8 | |||
12.23 | 80% | 28.73 | 351.4 | 912 | 12538 | 2.6 | |||
11.95 | 90% | 37.08 | 443.1 | 1100 | 13430 | 2.5 | |||
11.92 | 100% | 40.81 | 486.5 | 1167 | 13725 | 2.4 | |||
12.68 | APC8x6 | 40% | 9.29 | 117.8 | 502 | 8524 | 4.3 | 40,3 °C | |
12.61 | 50% | 13.07 | 164.8 | 620 | 9477 | 3.8 | |||
12.53 | 60% | 17.41 | 218.1 | 737 | 10299 | 3.4 | |||
12.42 | 70% | 23.26 | 288.9 | 894 | 11222 | 3.1 | |||
12.27 | 80% | 31.38 | 385.0 | 1056 | 12150 | 2.7 | |||
12.07 | 90% | 41.31 | 498.6 | 1207 | 12963 | 2.4 | |||
11.99 | 100% | 44.51 | 533.7 | 1229 | 13224 | 2.3 | |||
16.57 | APC7x4 | 40% | 10.37 | 171.8 | 545 | 11871 | 3.2 | 40,3 °C | |
16.49 | 50% | 13.85 | 228.4 | 716 | 13091 | 3.1 | |||
16.37 | 60% | 17.67 | 289.3 | 869 | 14130 | 3.0 | |||
16.14 | 70% | 22.83 | 368.5 | 1046 | 15259 | 2.8 | |||
15.92 | 80% | 30.40 | 484.0 | 1255 | 16705 | 2.6 | |||
15.65 | 90% | 39.43 | 617.1 | 1474 | 17890 | 2.4 | |||
15.64 | 100% | 44.92 | 702.5 | 1577 | 18461 | 2.2 | |||
Märkused. Temperatuuri katsetingimuseks on mootori pinna temperatuur 100% gaasipedaaliga, kui mootor töötab 15 s. keskkonnatemperatuur 26 °C | |||||||||
